Simulador de ecografía

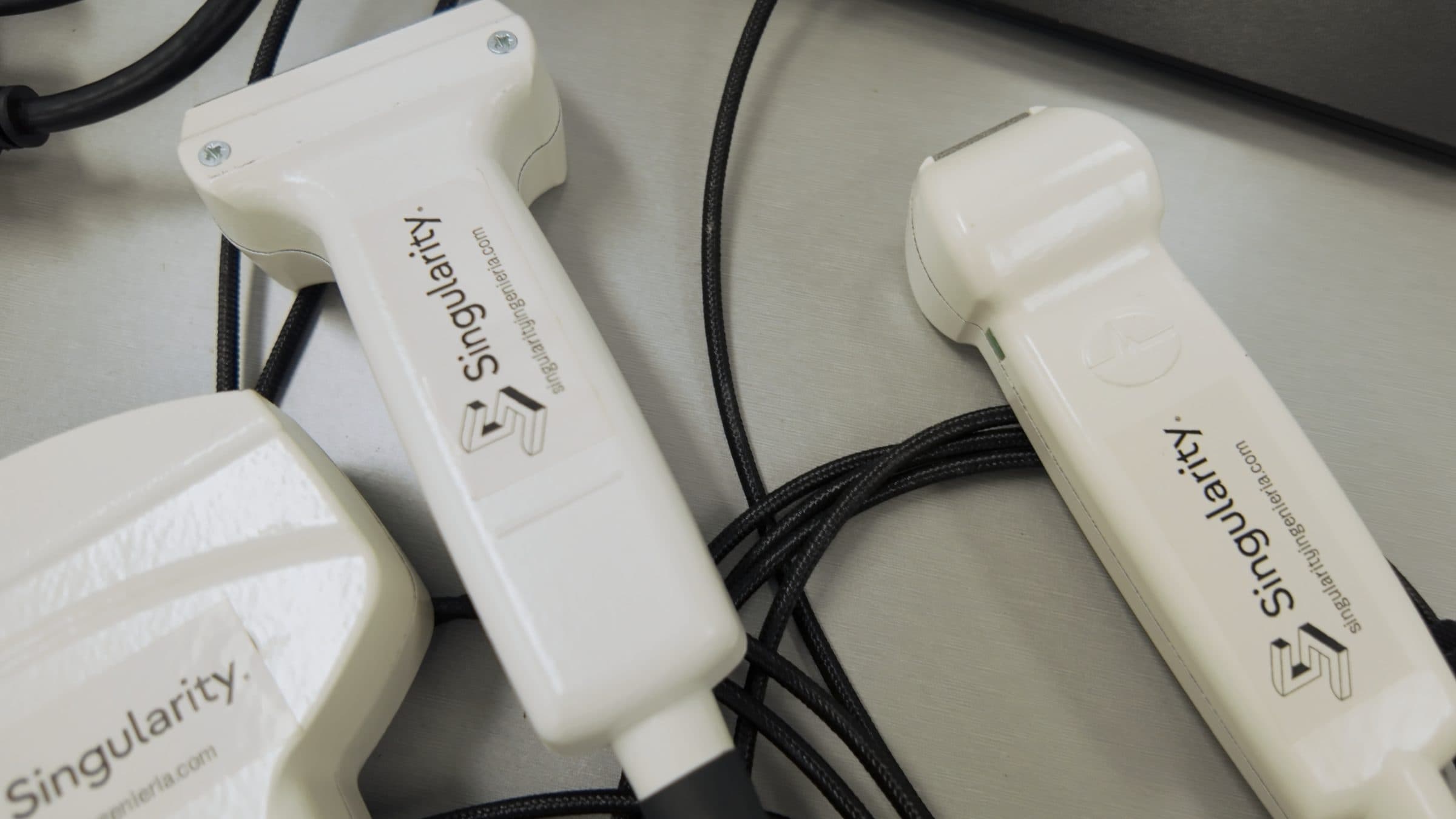

Simulador de ecografía de tres sondas
- Sondas lineal, convexa y sectorial
- Imagen ecográfica simulada en tiempo real
- Casos para entrenar habilidades y casos clínicos de evaluación
- Montaje sobre maniquí
Simulación en formación y educación
Proyecto - SESCAM, Manzanares
Aula de simulación clínica
Simulador de ecografía, monitor de constantes y un sistema de grabación que conecta la sala de práctica con el puesto del instructor. Diseñado, suministrado e instalado por nuestro equipo para el Servicio de Salud de Castilla-La Mancha.
3
sondas de simulación ecográfica: lineal, convexa y sectorial
3
espacios conectados entre sí
En funcionamiento
Vídeo del aula
Recorrido por el aula instalada, con el puesto de práctica, el puesto de control del instructor y los equipos de grabación.
El proyecto
Descripción del aula
Aula de simulación clínica instalada para el Servicio de Salud de Castilla-La Mancha en un centro sanitario de Manzanares. Reúne en un mismo sistema un simulador de ecografía, un monitor de constantes simuladas y el equipamiento de grabación y comunicación que conecta la sala de práctica con el puesto del instructor.
El instructor puede intervenir desde el puesto de control sin entrar en la sala. La actividad queda grabada y el grupo la revisa al terminar el caso.
- Instalación
- Aula de simulación clínica
- Ubicación
- Manzanares (Ciudad Real)
- Espacios
- Sala de práctica, puesto de control y sala de formación
- Simulación
- Ecografía con tres sondas y monitor de constantes vitales
- Grabación
- Multicámara, con audio de ambiente e intercomunicación
- Alcance
- Suministro, instalación, puesta en marcha y soporte
Cómo funciona
Los tres espacios del aula
01

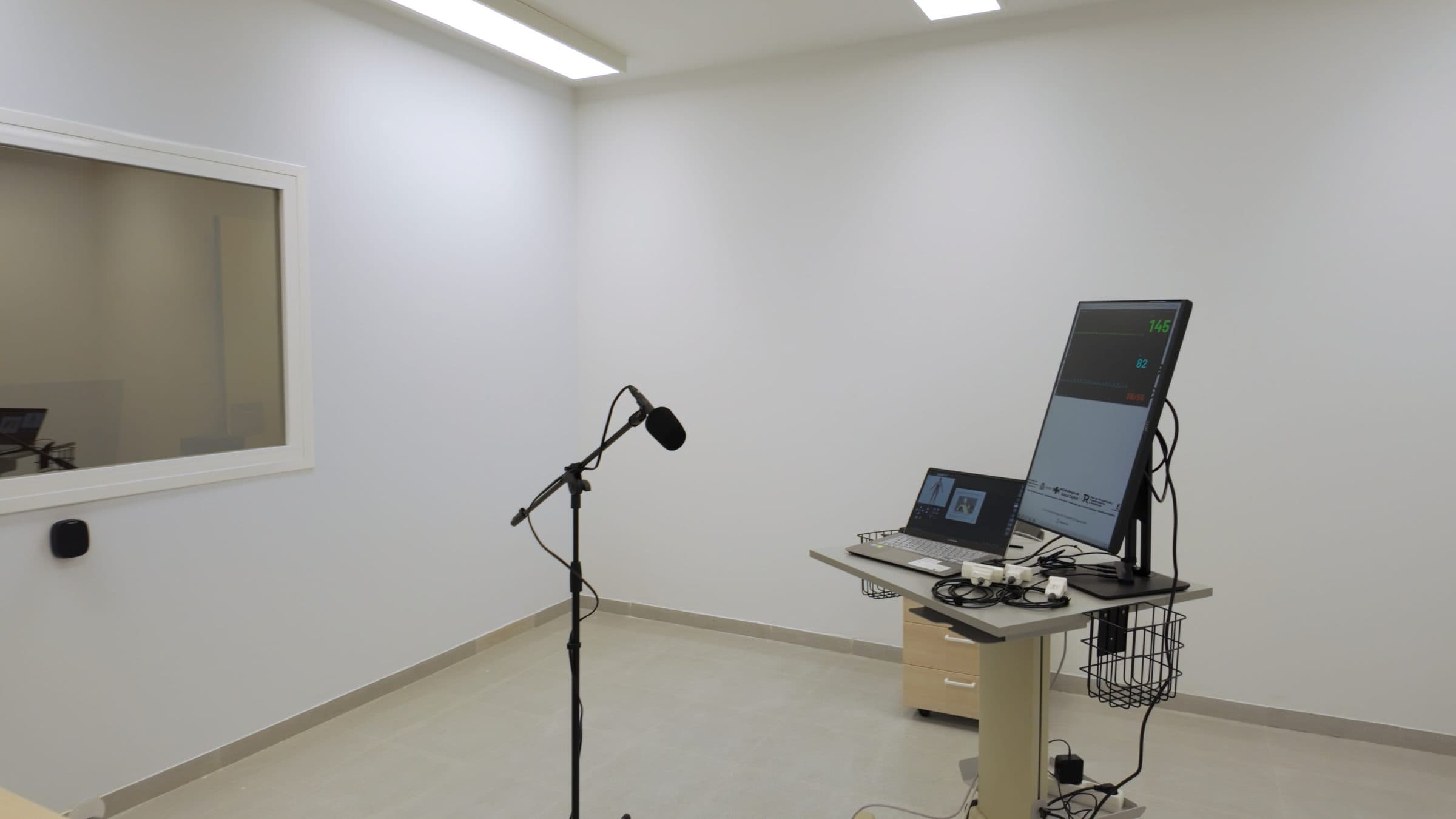

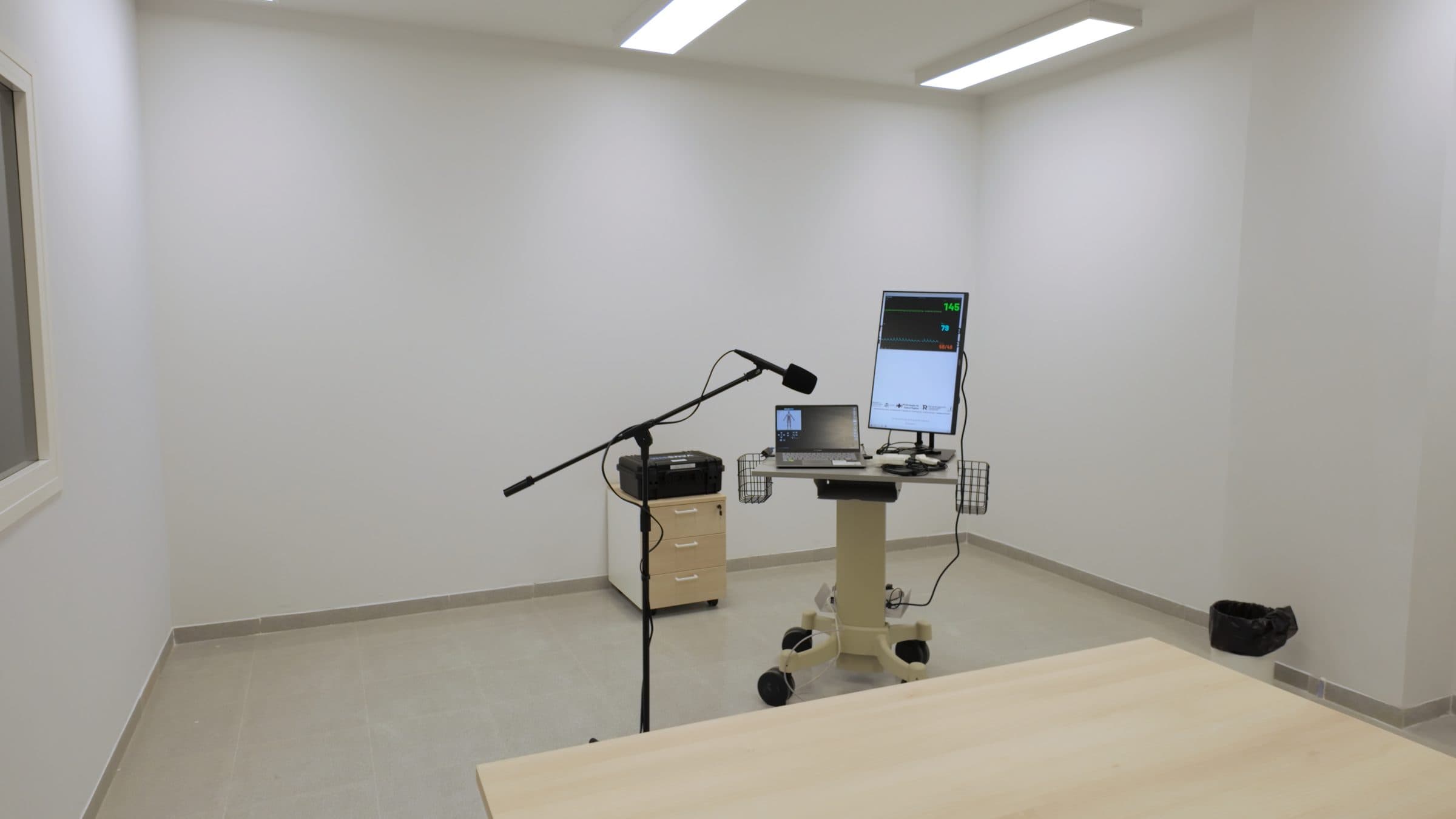

Sala de práctica

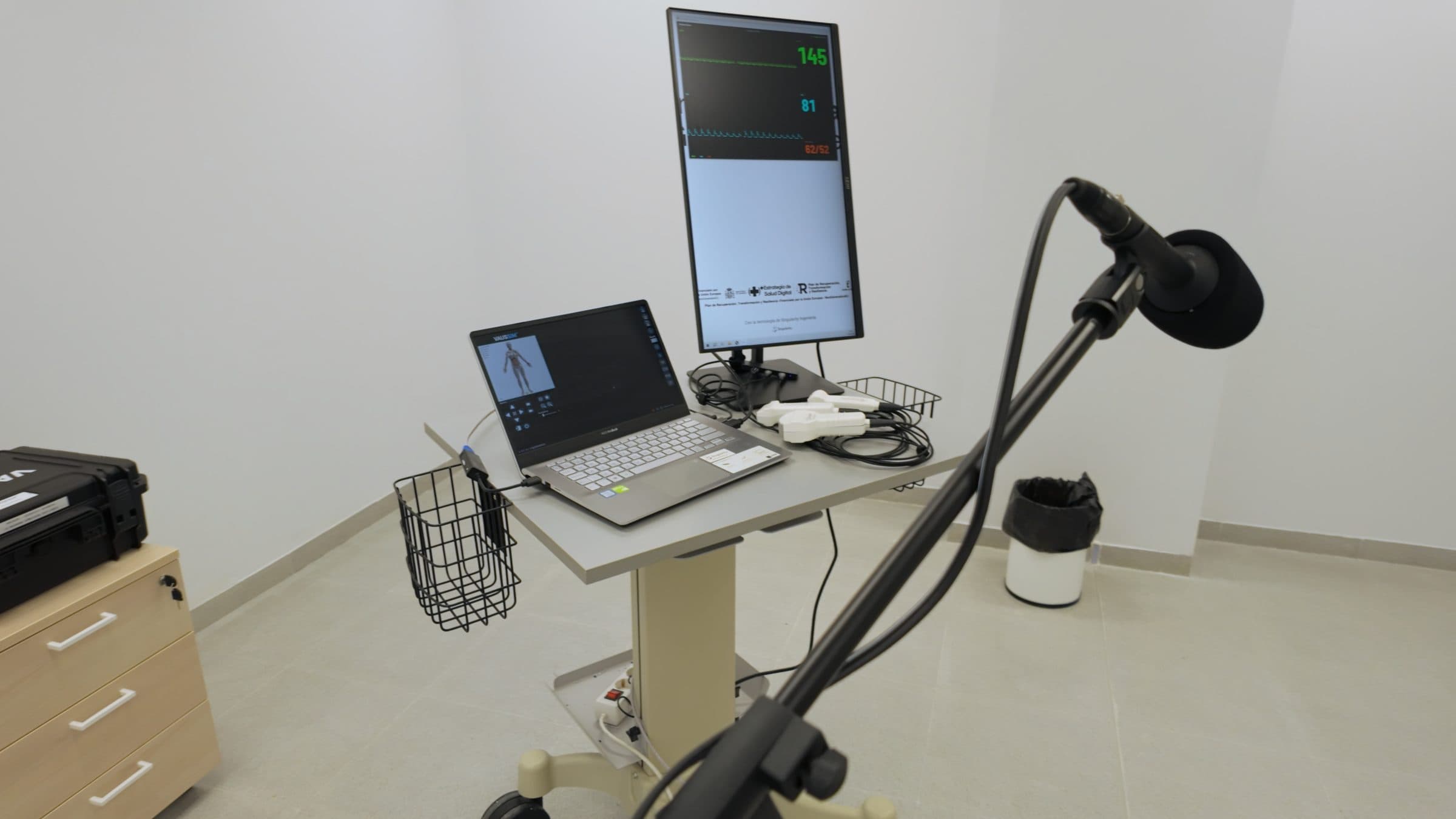

Los alumnos trabajan sobre el simulador de ecografía y el monitor de constantes, montados en un mismo carro clínico. Una cámara y un micrófono de ambiente registran la escena completa sin que nadie tenga que manipularlos durante el caso.
02

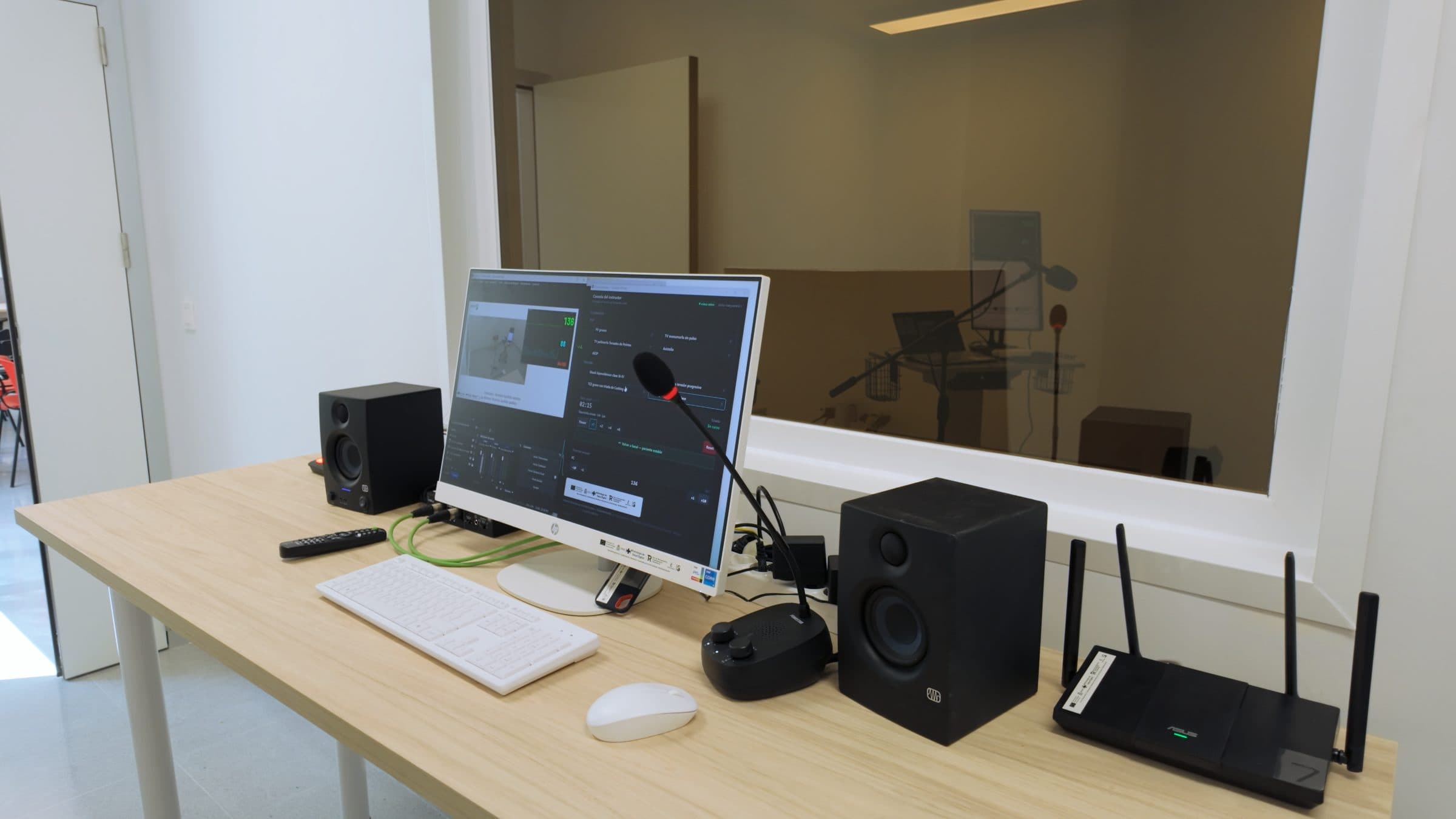

Puesto de control
Tras la ventana, el instructor dirige la sesión. Desde su consola cambia las constantes del paciente simulado, habla con la sala por el intercomunicador de ventanilla y realiza la grabación con el mezclador, que conserva cada fuente por separado.
03

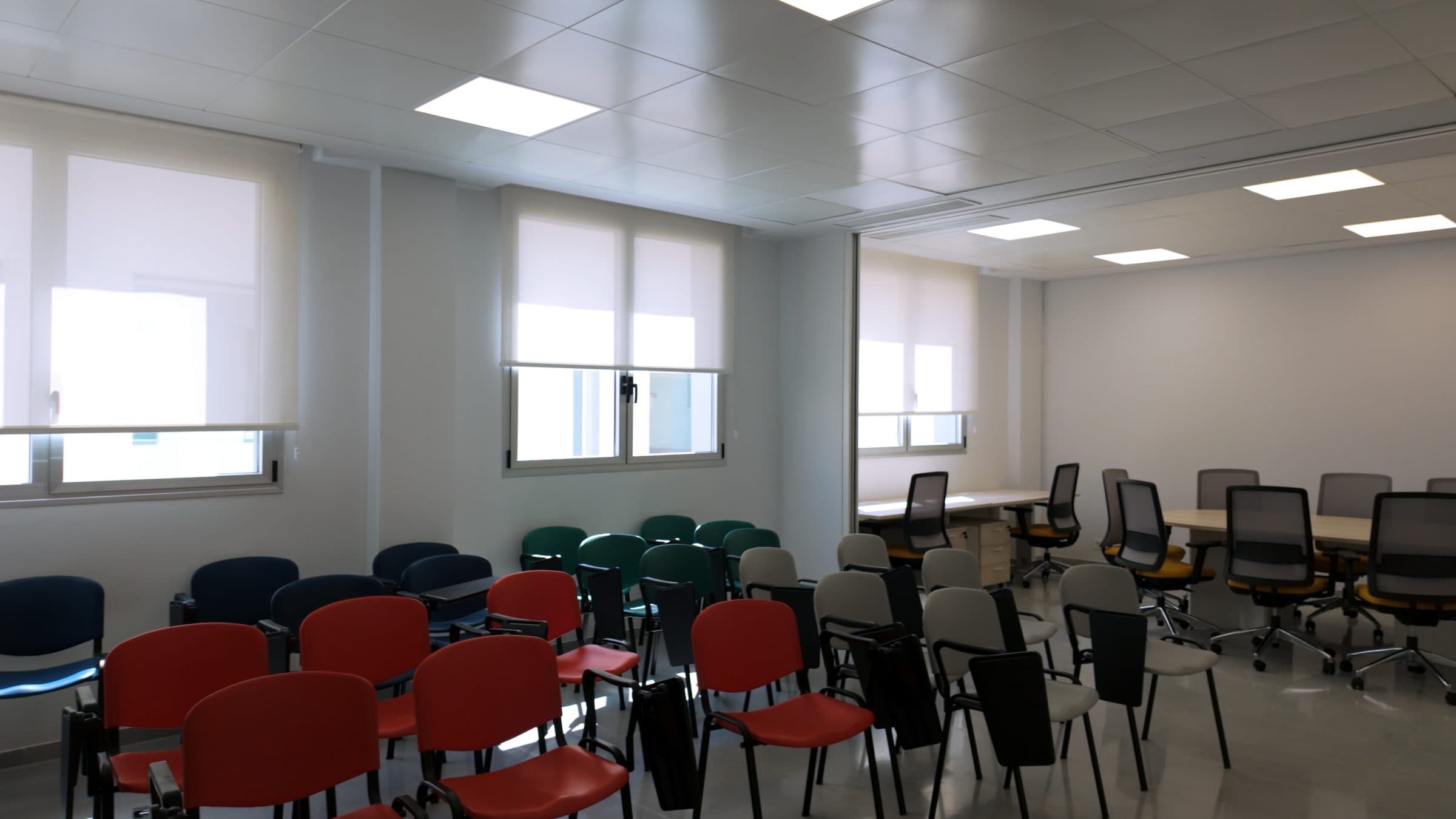

Sala de formación
Terminado el caso, el grupo pasa a la sala de formación y analiza la grabación con el instructor (lo que en simulación clínica se conoce como debriefing). La revisión se apoya en la grabación, que conserva por separado cada fuente de imagen y sonido.
Equipamiento
Equipos instalados
Relación del equipamiento de simulación, grabación y comunicación del aula de Manzanares.

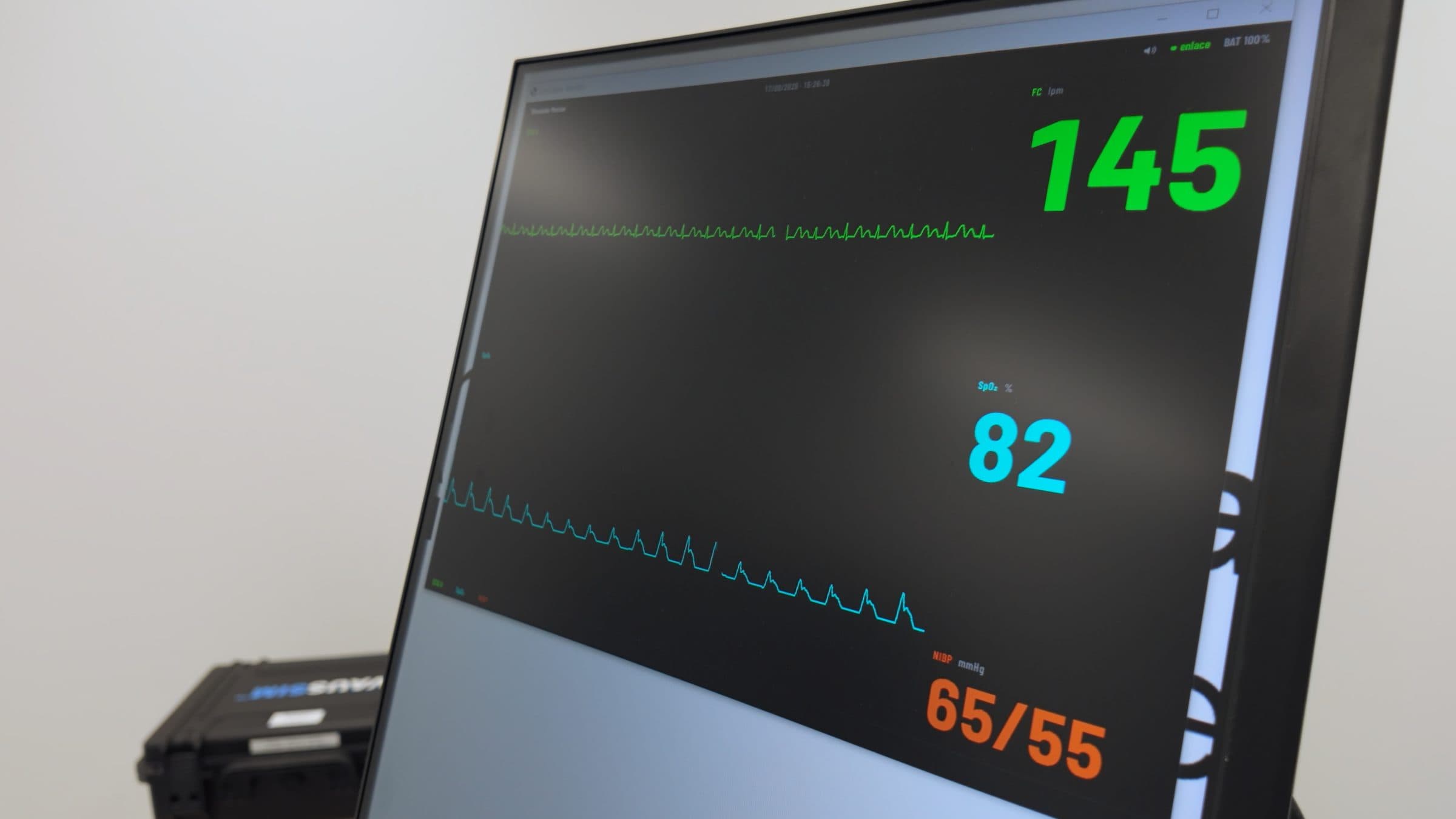

Monitor de constantes simuladas
Simulador de Monitor de Constantes Vitales
- ECG, pletismografía, frecuencia cardíaca, saturación y presión arterial
- El instructor controla el caso desde una consola aparte
- Emisión de la pantalla a la sala de análisis
- Datos sintéticos, sin información sanitaria real
Grabación y comunicación
Sistema de grabación
- Grabación de la sesión completa desde varias cámaras
- Captura del audio de ambiente de la sala
- Intercomunicación entre el puesto de control y la sala
- Cada fuente se conserva por separado para el análisis posterior
- Almacenamiento local de las sesiones
Galería
Imágenes de la instalación
Para otros centros
Alcance técnico de un aula de simulación
Cada sala se dimensiona según su programa formativo y las condiciones del espacio. Estos son los bloques técnicos que pueden combinarse.
Grabación y emisión
Grabación de la sesión completa con varias cámaras y las constantes sincronizadas, emisión en directo a otra sala y archivo ordenado para la evaluación.
Audio
Microfonía de ambiente, diadema o superficie, mezcla digital, altavoces activos e intercomunicación entre el puesto de control y la sala.
Vídeo y visualización
Proyectores láser, monitores de control y de retorno, matrices de señal y conversores HDMI y SDI dimensionados para cada sala.
Simulación clínica
Simuladores de ecografía, monitores de constantes simuladas y casos clínicos, compatibles con los maniquíes que el centro ya tenga.
Software de control
Piezas a medida para que el profesor dirija la sesión: cambio de cámara, gestión multipantalla, disparo de eventos e integración con las plataformas del centro.
Iluminación e infraestructura
Iluminación pensada para grabar sin deslumbrar, cuadros auxiliares, bastidor ordenado y documentación técnica para el mantenimiento.
Desarrollo del encargo
Fases del proyecto
01
Toma de requisitos
Visita al centro, inventario del equipamiento existente y entrevistas con el profesorado para conocer cómo se organiza la docencia.
02
Memoria técnica y propuesta
Documentación completa del alcance, listado de equipos con marcas, modelos y alternativas, planimetría de la sala, integración con la red del centro y plan de formación.
03
Suministro e instalación
Adquisición del material, montaje en la sala, configuración del software de control, pruebas funcionales y puesta en servicio con el responsable del centro.
04
Formación y entrega
Formación al profesorado y al personal técnico, entrega de la documentación de mantenimiento y arranque del periodo de garantía con soporte técnico.
Preguntas frecuentes
¿Preparas un aula de simulación?
Indica el centro, el alcance previsto y los plazos. Recibirás una propuesta con dimensionado técnico, calendario y precio cerrado.
El aula de Manzanares está financiada por la Unión Europea - NextGenerationEU, a través del Plan de Recuperación, Transformación y Resiliencia.
